왜 분해 가능한 플라스틱 봉지는 PBAT+PLA로 원료가 되는 걸까요?

질문: 왜 분해 가능한 플라스틱 봉지가 PBAT+PLA로 만들어졌을까요?

좋은 대답:

플라스틱 봉지 제한 조치가 점차적으로 시행되면서주요 슈퍼마켓은 적극적으로 국가 정책에 대응하여 플라스틱 제한 정책을 충족하는 분해 가능한 플라스틱 봉지를 대체했습니다.하지만 우리는 분해 가능한 플라스틱 봉지의 공식에서 거의 모든 사람들이 PBAT+PLA를 볼 수 있다는 것을 관찰했는지 모르겠습니다.

우선, 폴리아디픽산/부틸렌 테레프탈레이트 (PBAT) 는 분해 가능한 폴리에스터로, PBT 폴리에스터의 기계적 특성이 좋습니다.또한 알리파틱 폴리에스테르의 튼튼성과 유연성이 좋습니다., 그리고 가장 중요한 것은 특정 조건 하에 물과 이산화탄소로 분해 될 수있는 좋은 생물 분해 능력을 가지고 있다는 것입니다.

폴리밀렉틱산 (PLA) 은 현재 가장 널리 사용되는 생분해 가능한 플라스틱으로, 생분해 가능하며 전통적인 플라스틱에 강력한 대안입니다.

분해 가능한 플라스틱 봉지, PBAT+PLA의 사용, 왜냐하면 둘은 플라스틱 봉지의 응용 성능을 충족시키기 위해 서로를 보완 할 수 있기 때문입니다.왜냐하면 PBAT+PLA의 녹화 혼합은 물리적 변형 방법이기 때문입니다.이 두 가지 비율이 특정 비율에 도달하면 팽창 강도와 깨는 동안의 연장도 크게 향상됩니다. 둘째로, 분해 성능도 향상 될 수 있습니다.

관련 지식 개발:

그렇다면 PBAT+PLA+St의 장점은 무엇일까요?

01, 스타이크

스타치 식물들은 과일이나 식물, 뿌리 또는 잎에 널리 분포되어 있습니다. 매년 전 세계적으로 수백 백만 톤의 스타치를 생산합니다.

재생 가능하고, 생물분해 가능한 자원으로, 널리 사용 가능하고, 저렴하다는 장점이 있습니다.열 플라스틱 처리 특성이 없습니다., 그리고 열탄성 처리 특성을 갖기 위해 열탄성 스타이크로 변환되어야합니다.

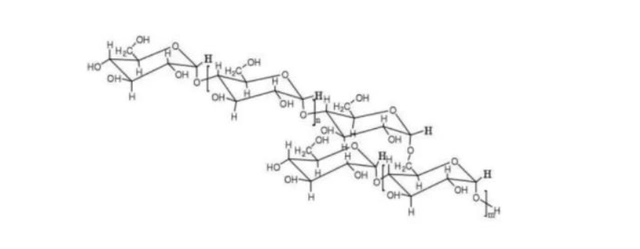

아밀로펙틴 구조

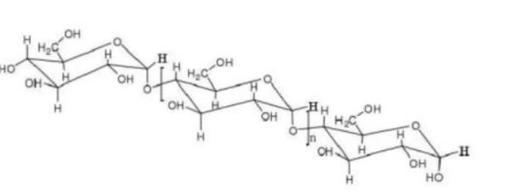

아밀로스 구조

02PBAT

폴리아디픽산/부틸렌 테레프탈레이트 (PBAT) 는 분해 가능한 폴리에스터의 일종으로 많은 관심을 끌었습니다.또한 알리파틱 폴리에스테르의 긴장성과 유연성이 좋습니다., 그리고 자연 조건에서 물과 이산화탄소로 분해 될 수 있습니다.

그러나 물질의 높은 가격은 시장에서 응용을 제한합니다. 따라서 저렴하고 분해 가능한 스타치와 PBAT 혼합물은 좋은 선택입니다.

03PLA

PLA (폴리락틱산) 은 폴리락틱산으로도 알려져 있습니다. 폴리락틱산의 생산 과정은 오염이 없으며, 제품은 자연에서 순환을 달성하기 위해 생물 분해 가능합니다.그래서 그것은 이상적인 녹색 폴리머 재료입니다, 생물 기반의 생분해 가능한 플라스틱의 대표 중 하나입니다.

그러나 실제 응용 분야에서도 많은 단점이 있습니다. PLA 내성이 상대적으로 낮고 탄력성과 유연성이 부족합니다.단단한 질감과 깨지기 쉬운 큰 용액 강도는 상대적으로 낮습니다., 결정화 속도가 너무 느린 등, 위의 결함은 많은 측면에서 응용을 제한합니다.

PLA의 화학 구조에는 많은 수의 에스터 결합이 포함되어 있으며, 이로 인해 수분 친화성이 떨어지고 분해 속도가 통제되어야합니다.높은 PLA 가격은 원료 비용을 증가시키고 상업적 홍보를 제한했습니다.따라서 PLA는 위의 단점을 고려하여 수정되었습니다.

PBAT는 부드러운 질감, 강한 유연성 및 짧은 분해 기간을 가지고 있습니다. PLA의 질감은 부서지기 쉽고 내성이 떨어지고 분해 기간이 길습니다.그래서 두 가지의 혼합 사용은 성능을 향상시키는 훌륭한 방법입니다.

04PBAT/PLA 소재의 도입

합격성

PBAT와 PLA의 녹화 혼합은 일종의 물리적 변형 기술이며, 그 주요 포인트는 두 가지 사이의 좋은 호환성을 요구하는 것입니다.PBAT과 PLA의 용해성은 매우 다릅니다., 그래서 호환성이 떨어지고 균일하게 섞는 것이 어렵습니다.

PBAT와 PLA 사이의 호환성을 향상시키는 것이 주요 문제입니다. PBAT와 PLA 인터페이스의 접착력을 향상시키기 위해 혼합 과정에서 하나 이상의 호환자를 추가해야합니다.일반적으로 사용되는 호환제는 유연제입니다., 반응성 호환제, 융통성 폴리머

기계적 특성

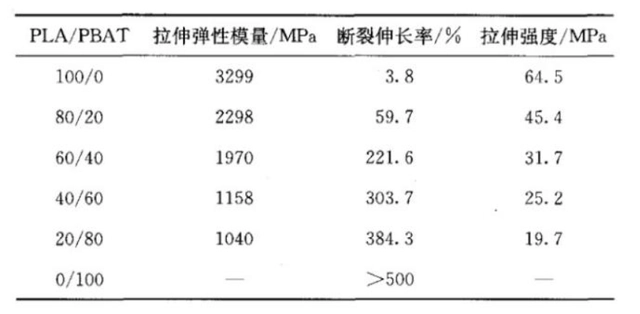

PLA와 PBAT는 상호 보완적인 성질을 가지고 있으므로 전체 성능의 좋은 질량 비율이 있어야합니다.

1PLA의 비율은 40%로 증가했고, 재료의 팽창 강도는 먼저 감소했고,그리고 틈의 길이는 먼저 현저하게 감소하고 그 다음 안정적으로 유지.

2, PLA 함량이 70% 이상이면 물질은 필름으로 불기에는 너무 부서지기 쉽습니다. 따라서 PLA와 PBAT의 비율은 첨가물에 따라 약 1:1로 유지해야합니다.

부식성

물질 분해의 초기 반응은 물 분자의 수분분해입니다. 분자 구조에 딱딱한 에스터 결합이 존재하기 때문에 분리 된 PBAT 물질이라면,물 분자는 침투하기 어렵고 따라서 분해하기가 쉽지 않습니다.PLA 분자는 물에 쉽게 침투하여 내부적으로 분해되기 때문에 PLA 함량이 높을수록 물질 분해 속도가 빨라집니다.
